１．まずDeskProtoを開きウイザードを実行します。
ウイザードのウインドウが開きますので、そこで加工の方法を選びます。
ここでは「Basic milling（片面切削）」を選びます。
２．次に図形を読み込みます。
サンプル図形としてMODELAについてきた"Star"を読み込み、切削してみます。
（実際には"3D Design"のファイル(.TBO)なので、DXFで保存し直しておきます）
３．読み込んだ図形は、そのままでは「向き」が悪い（削れない）ので、図形を回転して加工面を上に向けます。
４．縮尺は変更しないで切削します。

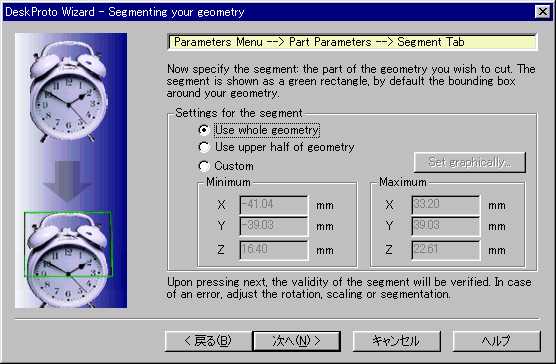

５．加工範囲の設定ですが、今回は特に範囲指定をしないで（Use whole geometry）全体を削ります。
６．ツール及び切削精度を選びます。

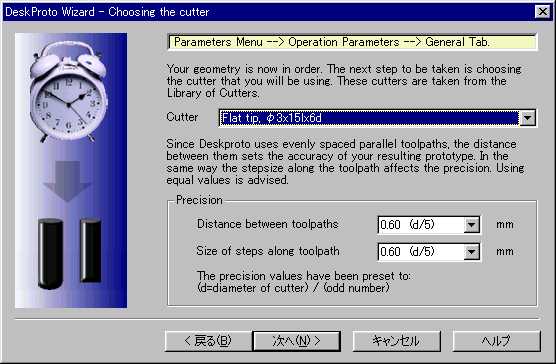

今回はストレートエンドミルφ3x刃長15xシャンク6mmを使い、0.6mmピッチで切削することにしました。
７．「Calculate ToolPaths」でツールパスの計算をします。

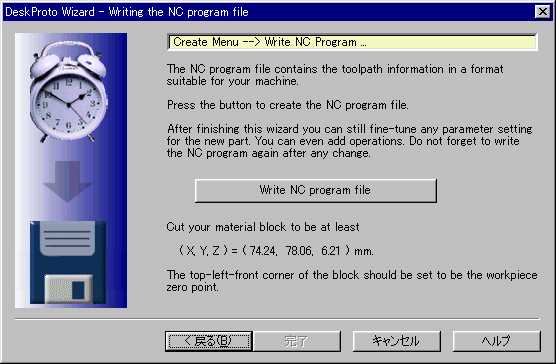

８．出来上がったツールパスをNCコードにして保存します。
９．これでウイザードによる設定は終了しました。
あとは「Create − Send NC-program To Machine」メニューより、NCコードを送れば加工が開始されます。
注：上記の設定では、粗取り工程を作っていませんので、いきなり仕上げ加工になってしまいます。このままのNCコードで切削する場合、軟らかい材料をお使いください。
上記の加工例に粗取り工程を追加したものが下記になります。
参考にしてください。
tutor1.lzh
